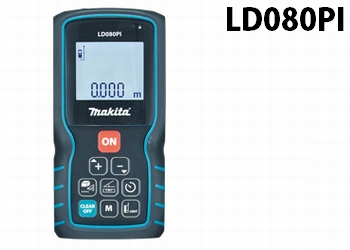

さらなる高機能化を実現！
傾斜センサー搭載で多種・多様な測定が可能。
＊ソフトケース・ストラップ付
- 傾斜センサー
- 測定距離 0.05～80m
- メモリー機能：20件
- LCDバックライトディスプレイ
- 多機能エンドピース
- 三脚取付け可能
- 防じん・防水保護等級IP54
PDFカタログ 4,052KB
[2013/01現在]
■特長
建造物等の長さ（距離）・高さ・面積・体積・間接直線・傾斜高度・等間隔を瞬時に高精度測定！
・省力化 ２人で行わないとできなかった測定が１人で行えます。
・安全性 危険な場所や狭い場所を避けて測定できます。
・正確性 測定ポイントがハッキリと明確に確認できます。
高機能タイプ／傾斜センサー搭載！
傾斜センサーにより、さらに幅広く測定できます。
傾斜センサーにより可能な測定
間接直線距離測定
1点の測定だけで建物の高さ（y）、測定位置からの推定水平距離（z）を一発算出。
障害物があっても測定可能！
部分高測定＜ピタゴラス＞
求めたい部分的な高さの測定が可能。
※(3)の角度は90度に限る。
傾斜角度測定
配管の角度確認、据置家具などの傾斜の確認に。
※障害物があっても測定可能。単位は「0.0°」「0.0％」が選択可能。
充実の測定機能
等間隔測定＜ステイクアウト＞
本体を移動させてゆくと、設定した数値で等間隔に液晶画面と音でお知らせ。
※イラストは0.625mで設定した場合。
2点間高さ測定＜ハイトトラッキング＞
本体を三脚に固定。
下部ポイントを基準に、本体を上方向に動かした角度で高さ（y）を算出。
連続測定＜最短／最長距離測定＞
部屋の水平距離（最小値）、対角（最大値）が測定でき、液晶に同時表示されます。
距離測定
距離を容易に一発で測定可能。
※イラストは測定結果が8.532mだった場合。
面積測定
奥行き(1)と幅(2)を測定すれば、簡単に面積測定。
体積測定
奥行き(1)・幅(2)・高さ(3)を測定すれば、簡単に体積測定。
高さ測定1＜ピタゴラス：2ポイント＞
2点間を結ぶ高さの測定が可能。
高さ測定2＜ピタゴラス：3ポイント＞
3点を結ぶ高さの測定が可能。
※(2)の角度は90度に限る。
防じん・防水保護等級 IP54
本体＿防じん・防水 IP54
屋外測定作業時での急な雨でも安心です。
LCDバックライトディスプレイ
ディスプレイが白色に発光。
薄暗い現場でも測定結果を素早く確認できます。
多機能エンドピース
測定基準の位置決めに便利。
エンドピースの向きに合わせ、測定基準が自動的に変わります。
三脚取付け可能
三脚に取付ければ、より正確な測定が行えます。
三脚取付け穴
●加算／減算 測定結果を足したり引いたり可能。
●メモリー機能 ［20件］
●測定基準変更 ［本体前面／後端／三脚雲台］
●距離単位設定 ［0.00m／0.000m／0.0000m］
●キーロック
●ビープ音
■主要機能
| 測定範囲(m) |
標準測定公差(10 m) |
最小測定単位(mm) |
| 0.05～80 |
±1.5 mm |
0.1 |
| 光出力 |
波長(nm) |
防じん・防水保護等級 |
1mW以下
(レーザー安全基準クラス2) |
635 |
IP54 |
| 自動電源OFF |
ディスプレイ |
質量(kg) |
| レーザー |
電源 |
| 90秒後 |
180秒後 |
LCDバックライト(白) |
0.14(乾電池含む) |
| 本機寸法 (高さx奥行x幅mm) |
標準付属品 |
| 117x57x32 |
ソフトケース・ストラップ
単4型アルカリ乾電池x2本 |
