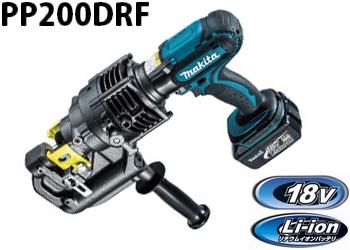

コードレスで抜群の機動性。φ20mm・板厚8mmまで対応。(一般鋼材SS400)
*バッテリBL1830・充電器DC18RC・ケース付[約22分充電]
- 18V
- リチウムイオン3.0Ah
- 携帯油圧式
(油圧ホース不要)
- 複動型
PDFカタログ 1,801KB
[2013/11現在]
■特長
複動型で、抜群の作業効率。
打ち抜き、抜き上げともに油圧で作動する「複動型」。
材料からパンチをスムーズに引き離します。
/p>
一般鋼材、ステンレス、溝形鋼、アルミ、銅への穴あけ加工が同じ刃物で可能!
鋼材(フラットバー、アングル、溝形)に、丸穴や長穴を高速穴あけ。
加工材料と寸法(単位mm)
フラットバー |
最大80×板厚8 (センターへの穴あけ) |
アングル鋼 |
最小40×40×板厚3 最大80×80×板厚8 |
溝形鋼 |
最小75×40 最大100×50 (A面=フランジ部分) |
その他特徴
●モータ部は360°回転可能。
●パンチは、先端中央の突起を大型化し、位置合わせが容易。
■主要機能
最大穴あけ能力(mm)※1 |
SS400相当品 |
SUS304 |
穴径φ20、板厚8 |
穴径φ20、板厚6 |
1充電あたりの作業量(目安)/穴あけ※2 |
本機寸法(グリップ付) (長さ×幅×高さmm) |
穴径φ20mm・板厚t6(SS400材) |
約110コ |
417×127×315 |
質量(kg) |
標準付属品 |
10.7 (バッテリ含む) |
パンチφ12mm(一般鋼材用)・ダイス14mm(SB) スパナ8-10・油圧オイル(35mL) 六角棒レンチ3、4、8(各1本) グリップ・ナット締付棒 |
*1 穴径が小さいほど板厚は薄くなります。板厚に応じたパンチ、ダイスをお選び下さい。
*2 数値は参考値です。バッテリの充電状態や作業条件により異なります。
