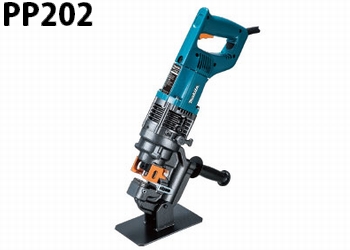

ハイパワーモータ搭載。φ20mm・板厚9mmまで対応。
（一般鋼材SS400）
＊ワークスタンド・ケース付
PDFカタログ 1,801KB
[2013/11現在]
■特長
複動型で、抜群の作業効率。
打ち抜き、抜き上げともに油圧で作動する「複動型」。
材料からパンチをスムーズに引き離します。
一般鋼材、ステンレス、溝形鋼、アルミ、銅への穴あけ加工が同じ刃物で可能!
鋼材（フラットバー、アングル、溝形）に、丸穴や長穴を高速穴あけ。
加工材料と寸法（単位mm）
| フラットバー |
最大80×板厚9
（センターへの穴あけ） |
| アングル鋼 |
最小40×40×板厚3
最大80×80×板厚9 |
| 溝形鋼 |
最小75×40
最大125×65
（A面＝フランジ部分） |
| H形鋼 |
最小100×100
最大300×150 |
その他特徴
●ワークスタンド付
●パンチは、先端中央の突起を大型化し、位置合わせが容易。
■主要機能
| 最大穴あけ能力（mm）※1 |
電源
（V） |
| SS400相当品 |
SUS304 |
| 穴径φ20、板厚9 |
穴径φ20、板厚6 |
単相 100 |
電流
(A) |
消費電力
(W) |
本機寸法（グリップ付）
(長さ×幅×高さmm) |
| 10.5 |
1,050 |
529×127×315 |
質量
（kg） |
コード
（m） |
標準付属品 |
| 11.9 |
5 |
パンチφ14mm（一般鋼材用）・ダイス14mm（SB）
ワークスタンド・スパナ8-10
油圧オイル（35mL）・六角棒レンチ3､4､5､8（各1本）
グリップ・ナット締付棒 |
＊1 穴径が小さいほど板厚は薄くなります。板厚に応じたパンチ、ダイスをお選び下さい。
