自動追尾で縦ライン光を自動で誘導。
地墨合わせが、ピッタと決まる！（フルライン）
＊リモコン追尾受光器・バイス・アルミケース付 (三脚別売)
- 屋内・屋外兼用
- 高輝度レーザー + ラインポイント + 電子整準〈傾斜墨出し可能〉
- ライン光モード記憶機能
- 使用時間
（高輝度/通常/減光モード）
ろく全周 約6/16/31H
クロスライン 約5/12/23H
フルライン 約2/7/15H
- 高精度指示 ±1mm/10m
- 防じん・防水保護等級 IP54
- AC100V対応
PDFカタログ 3,936KB
[2012/12現在]
■特長
1人でカンタン、自動地墨合わせ。

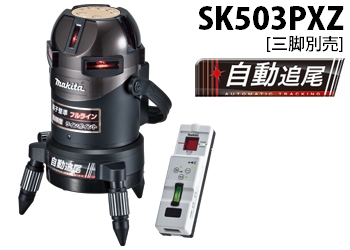

※製品写真はSK309PXZです。
縦のライン光を自動で誘導。面倒な地墨合わせを、素早くピタッとスムーズに!
1、置いて
1. 墨出し器本体の下部ポイントを、地墨線上の地墨ポイントに合わせてセットし、
本体追尾部の電源スイッチ(1)を入れます。
2. リモコン追尾受光器の電源を入れ、追尾モードにし地墨線に合わせて(2)置きます。
2、スタート
リモコン追尾受光器の回転スイッチ?を押すと、墨出し器本体が回転。
レーザーラインがリモコン追尾受光器の受光窓に近づいて行きます。
3、クルッ ピタッ！
地墨線上にレーザーラインが来たところで、本体の回転が止まります。
レーザーラインの通り芯出し、建起し、矩出しなどが1人で簡単にできます。
パッと探せる! ラインポイント
ライン光上に、視認性に優れたポイント光を投射。
レーザー光が見にくい現場でも、ポイント光で素早く探せます。
"明るさ約2倍※"高輝度＋レーザー！
玄関先等の外光が入り込む明るい様な環境下でも、抜群の見やすさ・探しやすさで圧倒的な作業性を実現。
【減光モード】【通常モード】【高輝度モード】に切替え可能です。
OPC機能付
危険なレーザ"光を投射しない安全保護回路。
※当社従来レーザー比
電子整準器で高精度 ±1mm/10m
電子整準器（電子二軸センサー制御方式）を採用しました。
揺れや振動が多い場所でもレーザー光を安定投射できます。
電子整準器だから傾斜墨出しが可能
レーザー光が固定可能なため、配管、手すりなどの 傾斜墨出しも行えます。
傾斜墨出しは別販売品の【簡易傾斜雲台】+【エレベータ三脚】を使用して下さい。
作業効率が向上、耐振モード
耐振機能スイッチを押すと、小さな振動に対して再整準を行わず、作業中の中断が減り、効率が向上します。
"ワンボタン"モード切替
「ループバックスイッチ方式」を採用。ワンボタンで簡単モード切替え。
ライン光モード記憶機能搭載
電源を切る前の投射モードを記憶。再度、電源を入れた時、同じモードのレーザー光を投射。
移動の度に電源を切っても次の作業に素早く入る事ができます。
ESD保護対策（静電気放電保護対策）
帯電した人・物体が本機に接触した時の激しい放電から本機を保護します。
本機は国際規格 IEC 61000-4-2 のレベル4（自然界に存在するレベルの放電）をクリアしています。
防じん・防水保護等級"IP54"
過酷な現場環境下でも投射可能。
本体＿防じん・防水 IP54
日常の生活防水機能は持っていますが、水滴が付いた状態で使用するとレーザー光が正確に射出されません。
できるだけ早く乾いた布などで拭き取って下さい。また水中での使用はできません。
IP値は防じん・防水性能を表示する国際規格です。
AC100V対応
（ACアダプタ標準付属）
x
安定投射
各レーザーにカスタムIC搭載。
市販二次電池使用可能
z
（充電式ニッケル水素乾電池）
x
充実のサービスネットワークでお客様をサポート。
屋内 ・ 屋外兼用墨出し器の調整 ・ 修理は、サービスセンターにて迅速にお応えします。
アフターサービスのご用命は、お買い求めの販売店もしくは最寄りのマキタ営業所にお申し付けください。
ご購入から1年間無償修理。
無償修理は、保証書の保証規定に従います。
［自動追尾機能搭載 墨出し器用］ リモコン追尾受光器
LD-8（標準付属品）
標準小売価格
49,000円(税別)
［リモコン機能搭載］
リモコン追尾受光器の操作で、墨出し器の水平回転を遠隔操作できます。
■ 収納式ケガキ定規付（左右引出可能）
質量：210g（乾電池含）
本機寸法：高さ188mm×幅56mm×奥行39mm
■主要機能
| 投射光 |
| 光源/光出力 |
波長(nm) |
ライン幅 |
赤色半導体レーザー/
2.5mW以下
(レーザー安全基準クラス2M) |
635
(下部スポット光:650) |
2.5mm
(10m) |
指示方式(鉛直または水平)
/制動方式 |
鉛直指示範囲
(レーザー光による範囲外の警告方法) |
電子整準器自動指示/
電子二軸センサー制御方式 |
±2.5°(消灯) |
| 指示精度 |
大矩直角精度 |
質量(kg)(乾電池含) |
| ±1mm(10m) |
±90°
0.01° |
2.2 |
| 本機寸法(径x高さmm) |
標準付属品 |
| 112x255 |
リモコン追尾受光器（アルカリ乾電池単4/4本付）
本体電源用アルカリ乾電池（単３/8本）
アルミケース・肩掛けベルト・受光器用バイス
レーザー光透視メガネ・ACアダプタ(本体電源用) |
