信頼と実績!耐衝撃シリーズにおおがね・ろくモデルが登場。

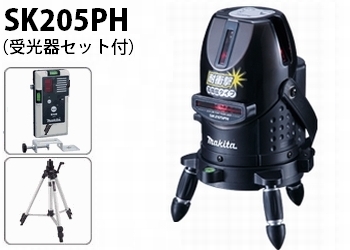

＊三脚・受光器セット付 ＜SK205P＞＋＜TK00LD6001＞(インジケータ式受光器)
- 屋内・屋外兼用
- ＜高輝度 ラインポイントレーザー＞おおがね・ろく
- ESD保護対策
- 高精度投射 ±1mm/10m
- 防じん・防水保護等級 IP54
PDFカタログ 1,915KB
[2011/05現在]
■特長
故障件数低減の実績が裏付ける耐衝撃構造の信頼性。
耐衝撃構造を採用したSK308P/PHを2010年2月発売時より、全修理件数の推移に基づき調査した結果67.5%の低減を実現！（2011年5月当社調べ）
運搬中等の日常的な振動や誤って軽く蹴ってしまっても耐衝撃構造なら安心！
注意： 耐衝撃構造は有しておりますが、あくまで精密機器であることには変わり有りません。以下のような例では精度異常が発生する確率は上昇しますのでご注意ください。
例： 三脚に取付けて使用中に三脚ごと倒す。高所から墨出し器を落とす。本体を蹴飛ばす等。
"明るさ約2倍※"高輝度＋レーザー！(SK205PH /Z)
玄関先等の外光が入り込む明るい様な環境下でも、抜群の見やすさ・探しやすさで圧倒的な作業性を実現。
OPC機能付
危険なレーザ"光を投射しない安全保護回路。
※ 当社従来レーザー比
パッと探せる! ラインポイント
ライン光上に、視認性に優れたポイント光を投射。
レーザー光を見つけづらい現場でも、ポイント光を目印に「パッ」とラインを探せます。
受光器使用可能（要別販売品）
ポイント光で「探す」、受光器で墨を「打つ」。
ラインポイントなら、屋外作業がスムーズに。
各モード、ラインポイント で明るい現場でも探しやすさ抜群！
| ろく | おおがね | おおがね+ろく |
|---|---|---|
 |
 |
 |
“ワンボタン”モード切替え！
「ループバックスイッチ方式」を採用。
ワンボタンで簡単モード切替えできます。
ESD保護対策（静電気放電保護対策）
帯電した人・物体が本機に接触した時の激しい放電から本機を保護します。
本機は国際規格 IEC 61000-4-2 のレベル4（自然界に存在するレベルの放電）をクリアしています。
防じん・防水保護等級"IP54"
過酷な現場環境下でも投射可能。
ＩＰ値…防じん・防水性能を表示する国際規格です。
※日常の生活防水機能は持っていますが、水滴が付いた状態で使用するとレーザー光が正確に射出されません。できるだけ早く乾いた布などで拭き取って下さい。また水中での使用はできません。
高精度
「振り子」の原理により垂直を保つジンバル機構を採用しました。
壁際さげふり"5cm"可能
安定投射
各レーザーにカスタムIC搭載。
充実のサービスネットワークでお客様をサポート。
屋内 ・ 屋外兼用墨出し器の調整 ・ 修理は、サービスセンターにて迅速にお応えします。
アフターサービスのご用命は、お買い求めの販売店もしくは最寄りのマキタ営業所にお申し付けください。
ご購入から1年間無償修理。
無償修理は、保証書の保証規定に従います。
■主要機能
| モデル | 投射光 | ||
|---|---|---|---|
| 光源/光出力 | 波長(nm) | ライン幅 | |
| SK205PH/Z | 赤色半導体レーザー/2.0mW以下 (レーザー安全基準クラス2M) |
635 (下部スポット光:650) |
2.5mm (10m) |
| SK205P/Z | 赤色半導体レーザー/1.0mW以下 (レーザー安全基準クラス1M) |
||
| モデル | 指示方式(鉛直または水平)/ 制動方式 |
鉛直指示範囲 (レーザー光による範囲外の警告方法) |
|---|---|---|
| SK205PH/Z | ジンバル機構による自動鉛直指示/ マグネットダンパー式 |
鉛直指示範囲 (レーザー光による範囲外の警告方法) |
| SK205P/Z |
| モデル | 指示精度 | 大矩 直角精度 |
質量(kg) (乾電池含) |
|---|---|---|---|
| SK205PH/Z | ±1mm (10m) |
±90° 0.01° |
0.96 |
| SK205P/Z |
| モデル | 本機寸法 (径x高さmm) |
標準付属品 |
|---|---|---|
| SK205PH/Z | 85x195 | アルカリ乾電池（単３：4本） 収納ケース 肩掛けベルト レーザー光透視メガネ エレベータ三脚(SK205PH/Pのみ) |
| SK205P/Z |
