運搬中等の振動による精度不良を低減する「耐衝撃構造」により高精度を維持！

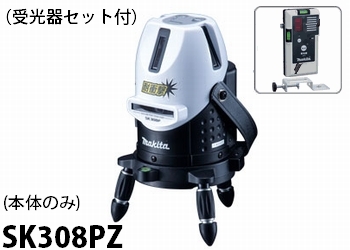

＊＜SK308PZ＞＋＜TK00LD6001＞(インジケータ式受光器)
- 屋内・屋外兼用
- ＜ラインポイントレーザー＞
おおがね・通り芯・ろく - ESD保護対策
- 高精度投射 ±1mm/10m
- 防じん・防水保護等級 IP54
PDFカタログ 1,472KB
[2010/02現在]
■特長
耐衝撃構造で高精度を維持！
日常的な振動から本機をしっかりガード！
各種電子部品・構造を見直し、さらに振動吸収タイプ脚を採用。
運搬中等の日常的な振動による精度不良を低減させます。
ラインポイントで明るい現場でも探しやすさ抜群！
明るい現場でも優れた視認性を実現し、ライン光を「パッ」と探せます。
“明るさ約2倍”高輝度＋レーザー！(SK308PH /Z)
玄関先等の外光が入り込む明るい様な環境下でも、抜群の見やすさ・探しやすさで圧倒的な作業性を実現。
ラインポイント
(使用時間はアルカリ乾電池使用時)
| ろく | さげふり+ろく | おおがね・通り芯・ろく |
|---|---|---|
 |
 |
 |
| 使用時間：約40時間 | 使用時間：約17時間 | 使用時間：約8時間 |
“ワンボタン”モード切替え！[3モード切替]
ループバックスイッチ方式を採用し一つのボタンで簡単にモード切替えができます。
ESD保護対策（静電気放電保護対策）
帯電した人・物体が本機に接触した時におこる、激しい放電から本機を保護します。
本機は国際規格 IEC 61000-4-2 のレベル4をクリアしています。
“防じん・防滴ボディ”
過酷な現場環境下でも投射可能。
ＩＰ値…防じん・防水性能を表示する国際規格です。
※日常の生活防水機能は持っていますが、水滴が付いた状態で使用するとレーザー光が正確に射出されません。できるだけ早く乾いた布などで拭き取って下さい。また水中での使用はできません。
壁際さげふり“5cm”可能！
壁際でのレーザー光投射が可能です。
高精度
垂直を保つジンバル機構採用しました。
安定投射
各レーザーにカスタムICを採用しました。
屋内・屋外兼用※
パルス光により明るい屋外でも投射可能です。
※屋外使用では受光器（別販売）が必要です。
ゴム付水平微調整ネジ
足先ゴム
振動吸収脚タイプ
■主要機能
| モデル | 投射光 | ||
|---|---|---|---|
| 光源/光出力 | 波長(nm) | ライン幅 | |
| SK308PH/Z | 赤色半導体レーザー/ 2.5mW以下 (レーザー安全基準クラス2M) |
635 (下部スポット光:650) |
2.5mm (10m) |
| SK308P/Z | 赤色半導体レーザー/ 1.0mW以下 (レーザー安全基準クラス1M) |
||
| モデル | 指示方式 (鉛直または水平) /制動方式 |
指示精度 | 鉛直指示範囲 (レーザー光による 範囲外の警告方法) |
|---|---|---|---|
| SK308PH/Z | ジンバル機構による 自動鉛直指示 ／マグネットダンパー式 |
±1mm (10m) |
±2.5°(消灯) |
| SK308P/Z |
| モデル | 質量(kg) (乾電池含) |
本機寸法 (径x高さmm) |
標準付属品 |
|---|---|---|---|
| SK308PH/Z | 1.1 | 85x195 | アルカリ乾電池（単３：4本） 収納ケース・肩掛けベルト レーザー光透視メガネ エレベータ三脚(SK308PH/Pのみ) |
| SK308P/Z |
